Hvis du ikke har en eksisterende VHF antenne og tilhørende kabler, så skal du naturligvis også anskaffe dig det, når du køber en VHF radio.
I denne artikel finder du vejledning til valg af den rigtige antenne og kabel til din båd, og lidt tips til installation og kabelføring.
Valg af antenne
Har du en sejlbåd, ja så har du allerede en høj mast at sætte antennen op i. Det er en fordel, da VHF radiobølger bevæger sig i en lige linie. Modtageren skal derfor kunne “se” afsenderen, og der er det en fordel at befinde sig højt over havets overflade.
Har du derimod en motorbåd, er den sandsynligvis ikke så høj, så derfor bør du købe en længere antenne, de er typisk 2,4-3,6 meter, men de skal selvfølgelig også passe til bådens størrelse, hvilket vi kommer nærmere ind å i det efterfølgende.
Gain – antennestyrke
Når du skal købe en VHF antenne vil du støde på begrebet “gain”. Jo højere gain en antenne har, jo mere forstærker den signalet, og jo længere kan den i princippet række. Det er dog ikke helt så simpelt at man så bare skal købe den antenne med højest gain.
For jo højere gain, jo mindre vertikal spredning sker der af signalet, og det påvirker også rækkevidden.
Til sejlbåde anbefales altid en 3 db antenne på 90-120 cm, som placeres i toppen af masten.
For motorbåde gælder følgende anbefalinger
- Under 24 fod: 3 db, 90-120 cm
- 24-32 fod: 6 db, 240 cm
- Over 32 fod, 9 db 3,6 meter eller højere
Kilde: https://shakespeare-marine.com/products/vhf-antennas/
Antennekonstruktion – glasfiber eller stål
VHF antenner er enten fremstillet af rustfrit stål eller glasfiber.
Ved montering i mast er en antenne i rustfrit stål at foretrække, da den er smallere og dermed mindre eksponeret for vinden. Derudover er den også mere holdbar end en glasfiber antenne.
Glasfiberantenner fås i forskellige kvaliteter. De billige er typisk mere sårbare for vind og vejr, specielt UV-stråling, og vil dermed hurtigere gå til, pga af påvirkningen fra vind og vejr.
Glasfiberantenner i god kvalitet er coated med polyurethane, der skærmer selve glasfiberen for UV stråler. Der benyttes også kabelsko i rustfrit stål, og de ledende elementer inde i antennen er solidt kobber eller messing, som måske endda er belagt med sølv eller guld, for at skærme dem bedst muligt mod korrosion. En sådan vhf antenne kan forventes at have en levetid på 5-10 år.
På de billigere glasfiberantenner benyttes i stedet kabelsko i nylon blot et koaksialkabel som antenne inde i glasfiberen, hvilket godt kan fungere, men som hurtigere vil gå til pga korrosion. Ligeledes vil kabelskoene være i dårligere kvalitet, f.eks. kobberbelagt nylon.
VHF antenne kabel
Antennekablet udgør den eneste forbindelse mellem din radio og din antenne, og det er derfor helt essentielt at der er god forbindelse. Desværre er det ofte et svagt punkt, enten fordi man har brugt et mindre optimalt kabel, eller fordi kablet er har samlinger undervejs.
Et antennekabel er grundlæggende et koaksialt kabel, det vil sige, at der er en leder i kernen og en skærm uden om. Der findes mange forskellige typer af koaksialkabler, men inden for VHF anvendes typisk 3 forskellige slags:
| Type | Ydre diameter | Udgangseffekt, 8 m kabel | Udgangseffekt, 15 m kabel | Udgangseffekt, 25 m kabel |
|---|---|---|---|---|
| RG-58 | 5 mm | 18,20w | 13,83w | 9.37w |
| RG-8X | 6,15 mm | 19,32w | 15,45w | 11,26w |
| RG-213 | 10,2 mm | 21,20w | 18,37 | 14,99 |
Som det kan ses har det større betydning hvilket kabel du vælger, jo længere kablet skal være. Har du 25 meter kabel, har du 63% tab ved et RG-58 kabel mod 40% ved et RG-213 kabel.
Husk også på at disse udgangseffekter er før signalet rammer antennen. Antennen vil forstærke signalet jf dens gain. 3dB svarer cirka til en fordobling så med et 25 meter RG-213 kabel og en 3dB antenne vil antennen sende med ca 30w.
Kabelføring
Ideelt set bør kablet være ubrudt mellem radioen og antennen, men der kan være mange praktiske årsager til hvorfor det ikke kan lade sig gøre. Har du en sejlbåd med gennemgående mast, så er det ikke så svært, så trækker du bare kablet ud af masten om læ, og fører det hen til din radio, som også findes om læ. Har du derimod en sejlbåd med mastefod på taget, eller en motorbåd, ja så skal du på en eller anden måde have ført kablet gennem ruffet på din båd.
Der findes forskellige løsninger til dette.
Svanehals
Med en svanehals får du en gennemføring, der er bred nok til at du kan føre dit vhf kabel ubrudt igennem selvom der er monteret stik i den anden ende. Ulempen er at din svanehals sandsynligvis ikke sidder lige over din VHF radio, så du vil have brug for at fremføre kablet på en måde, som gør det det nemt at fjerne igen, når masten skal af, og kablet dermed skal følge med.

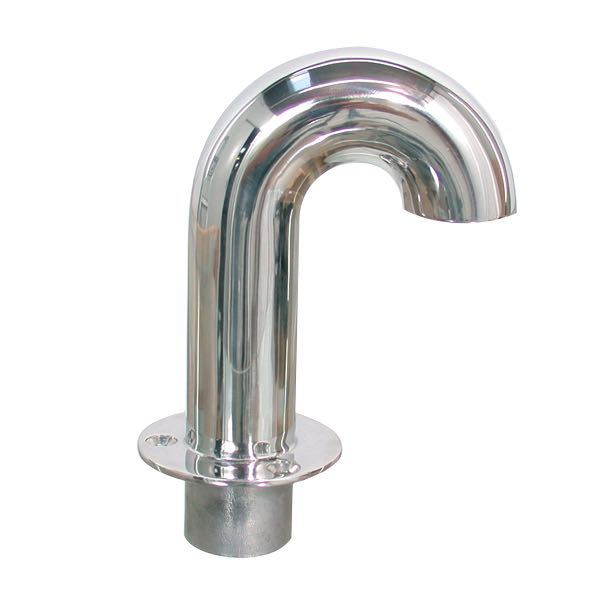

Svanehals rf ø:35mm h:130mm
Dæksgennemføring
En anden mulighed er at installere en dæksgennemføring, hvor der kan tilsluttes et koaksialstik både over og under. På den måde kan du nøjes med et kort stykke kabel, der stikker ud af masten, og som du så monterer i din VHF gennemføring. Under dæk kan der føres en ledning permanent fra gennemføringen til VHF radioen.
Nemt!
Ulempen er så at kablet ikke forbliver ubrudt, og du derved sænker signalstyrken. Hvor meget det drejer sig om kommer nok an på samlingernes materiale og kvalitet.
Det er denne løsning jeg har lavet på min egen båd, men hvis jeg skulle lave det om ville jeg vælge svanehals løsningen i stedet.
Permanent dæksgennemføring
Har du en motorbåd, og dermed ikke en mast der skal af og på, kan du også lave en permanent dæksgennemføring, hvor kablet forbliver ubrudt men ikke (nemt) kan føres frem og tilbage. For en motorbåd er det en billig og god løsning.
Tak for meget brugbar info👍
Selv tak!
Hej Sune,
Jeg skal have et vindmålerkabel op i masten, hvor der også sidder et VHF-kabel. Så jeg søger at finde et tyndt VHF-kabel og skifte det eksisterende, så der er plads i røret til begge kabler.
Hviket VHF-kabel vil du anbefale ?
En sejlerven af mig har anbefalet “Fedflex 300 coaxial kabel, som skulle have minimal dæmpning.
Jeg kan ikke rigtig finde diameteren på dette kabel, samt leverandør og pris.
Kan du hjælpe en sejler-ven ?
Mange hilsner,
Jan Langelund
Hej Jan
Tak for spørgsmålet. Jeg kender ikke det pågældende kabel, og kan heller ikke lige google mig frem til det. Men i forhold til dit spørgsmål så er det jo væsentligt hvor høj masten er og dermed hvor langt det samlede kabel er. Hvis det er en mindre båd kan du jo nok fint bruge et RG-58 kabel.
Har du en ide om hvilken diameter du skal ned på for at der er plads til begge kabler?
Svaret må være Brug Aircell 7, RG58 er et dårligt kabel, alene over 8 m er der et stort tab.
Hej Sune
Jeg er ved at installere ny antenne og kabel til min VHF. Jeg fik 10 meter kabel med antennen og det hele virkede fint da jeg testede det. Desværre var 10 meter ikke nok og jeg forlængede derfor kablet med ca 3 meter. Jeg bruger samme antenne til AIS og vhf radio og ingen af delene virker efter jeg har forlænget kablet.
Jeg syntes jeg har været meget omhyggelig med samlingen (klem samling og jeg har også sikret god forbindelse i skjoldet. Det hele er krympeflexet til sidst. Må man ikke samle et coaxkabel til en antenne? (Det virkede fint til gps’n der også har fået ny antenne med samling på kablet.)
Mvh Hans
Hej Hans
Beklager det sene svar, du ramte lige ned i min ferie, så jeg fik ikke fulgt op på det.
Har du brugt samme type coaxial kabel til forlængelsen? Det kan selvfølgelig godt lade sig gøre at samle et coaxial kabel, men det er ikke tilrådeligt. Derudover skal du også være opmærksom på typen af kabel, og hvor meget tab der er, men det har mere at gøre med rækkevidden, det burde ikke være sådan at der slet ikke er hul igennem.
HvIs man skal samle 2 kabler, skal man brug coaxial stik, det der med at samle det som nogen gør vha. lodde kabler sammen, er det samme som at lave en HF relateret kortslutning.
Hvorfor er en lodning det samme som en kortslutning? Eller er det en sproglig frihed? Kan det være at impedansen ændres eller sådan noget?
Jeg spørger for at blive klogere …
Mvh
Jørgen
